耐創FC-DAQx多通道數據采集系統應用案例合集

文章出處:耐創原創人氣:發表時間:2018-05-28 11:34:49

耐創FC-DAQx數據采集系統簡介



為滿足客戶需求,我司為客戶開發了配套傳感器的后期數據采集與數據處理系統,包含一套數據采集板卡(硬件)和PC端采集軟件;

其功能主要有三(不作輸出控制用):

1.實時值以及曲線顯示;

2.數據存儲;

3.數據調取,包含曲線和數據表格的調取;

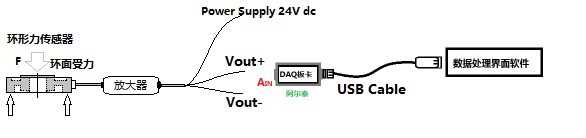

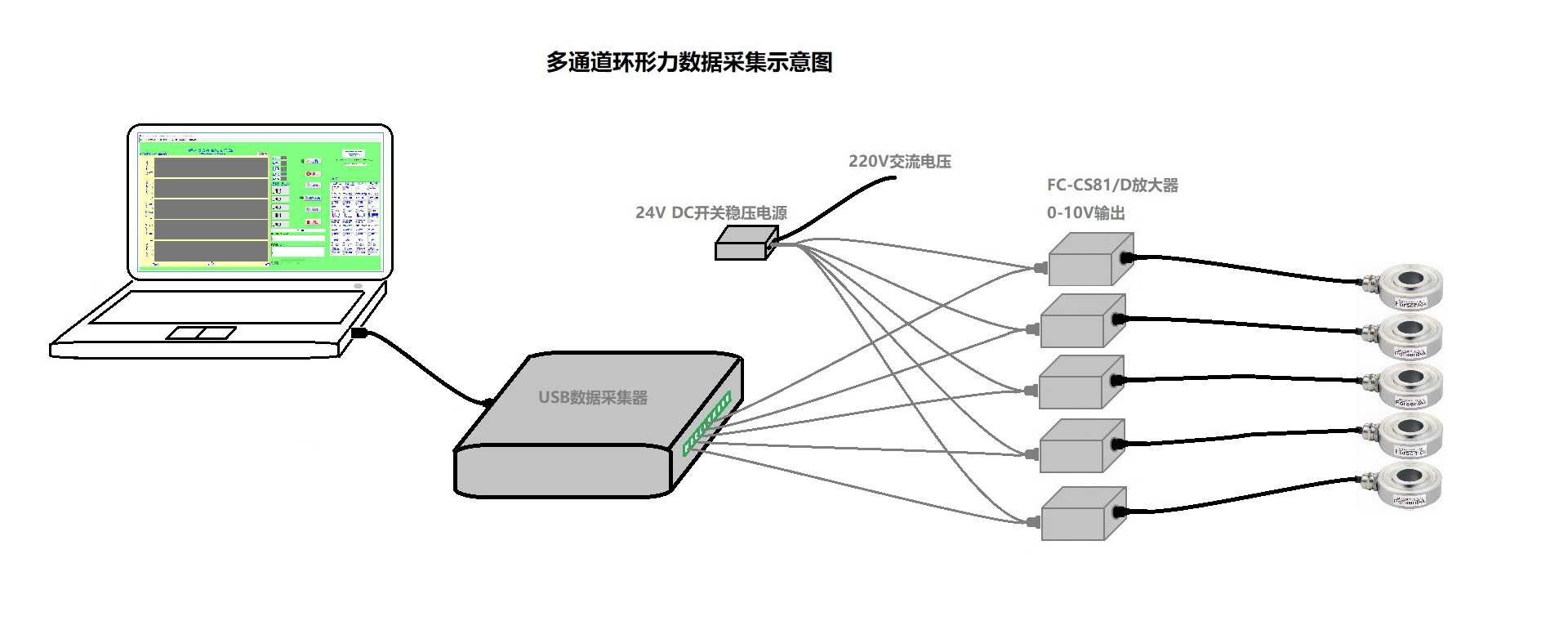

流程示意圖如下

傳感器(原始mV信號)-放大器(標準模擬量)-數據采集卡(通過USB-電腦界面軟件(基于NI LabView編程)



A.數據采集存儲及顯示:

界面如下:包含單通道三通道(配三分力傳感器),六通道(配六維力傳感器)以及多通道數據采集軟件;

數據顯示界面,包含實時值顯示和力值(扭矩/轉速)曲線顯示;

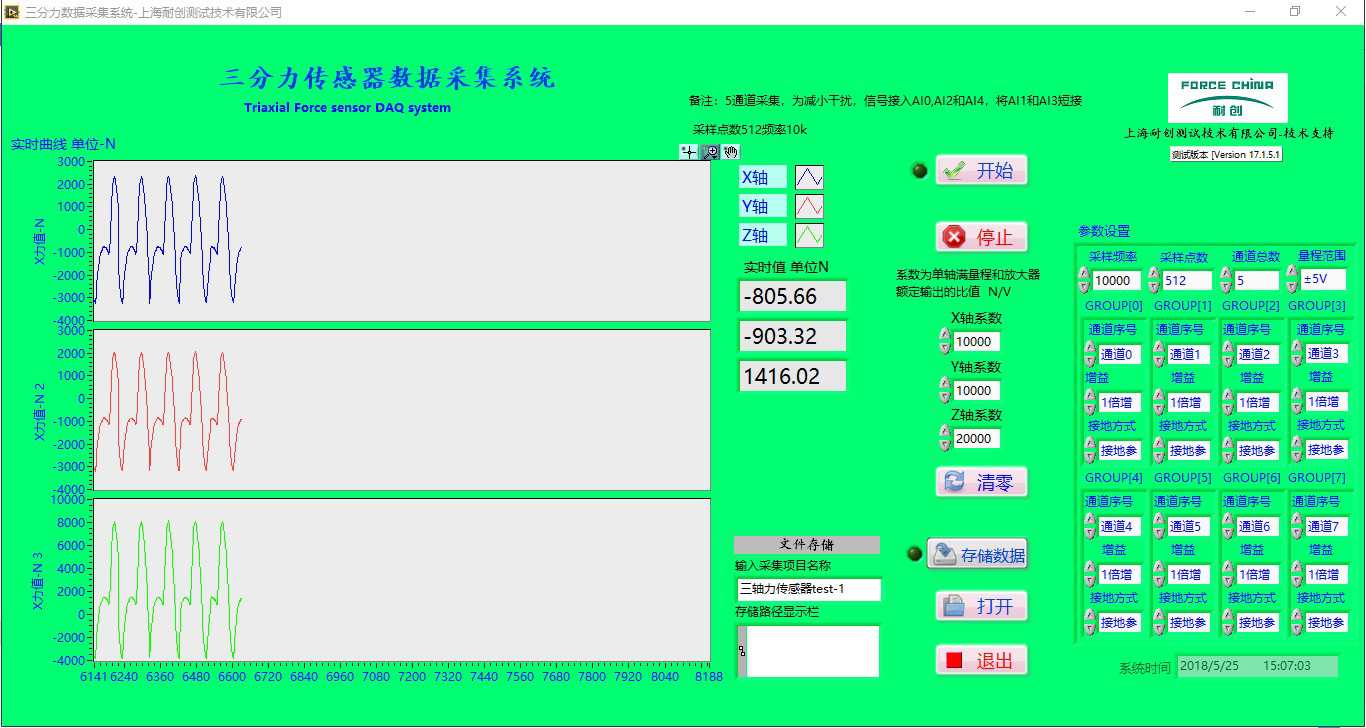

三分力(三軸力)數據采集系統

三軸力傳感器結合耐創三通道放大器,后端采用FC-SC3200數據采集器,數據經過AD轉換,傳輸到電腦端軟件,實現實時采集,顯示;

界面簡介,開放參數設置調試;

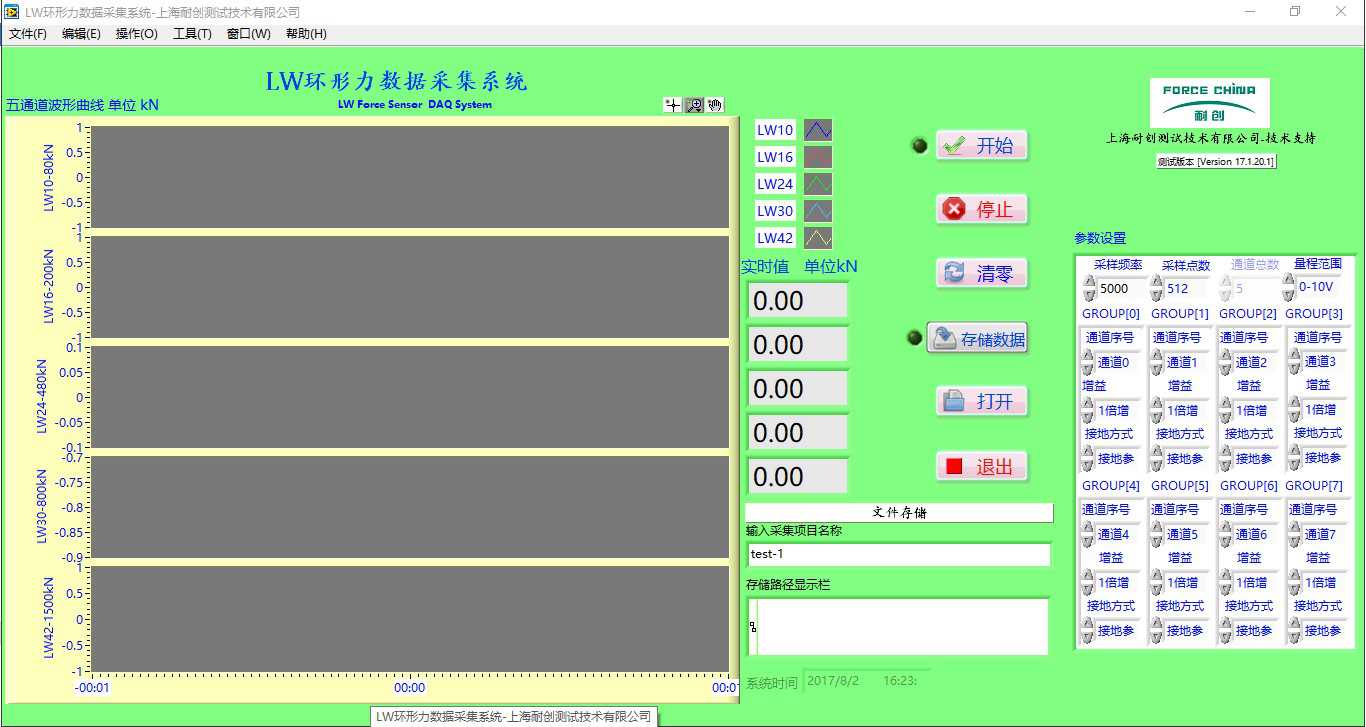

五通道數據采集

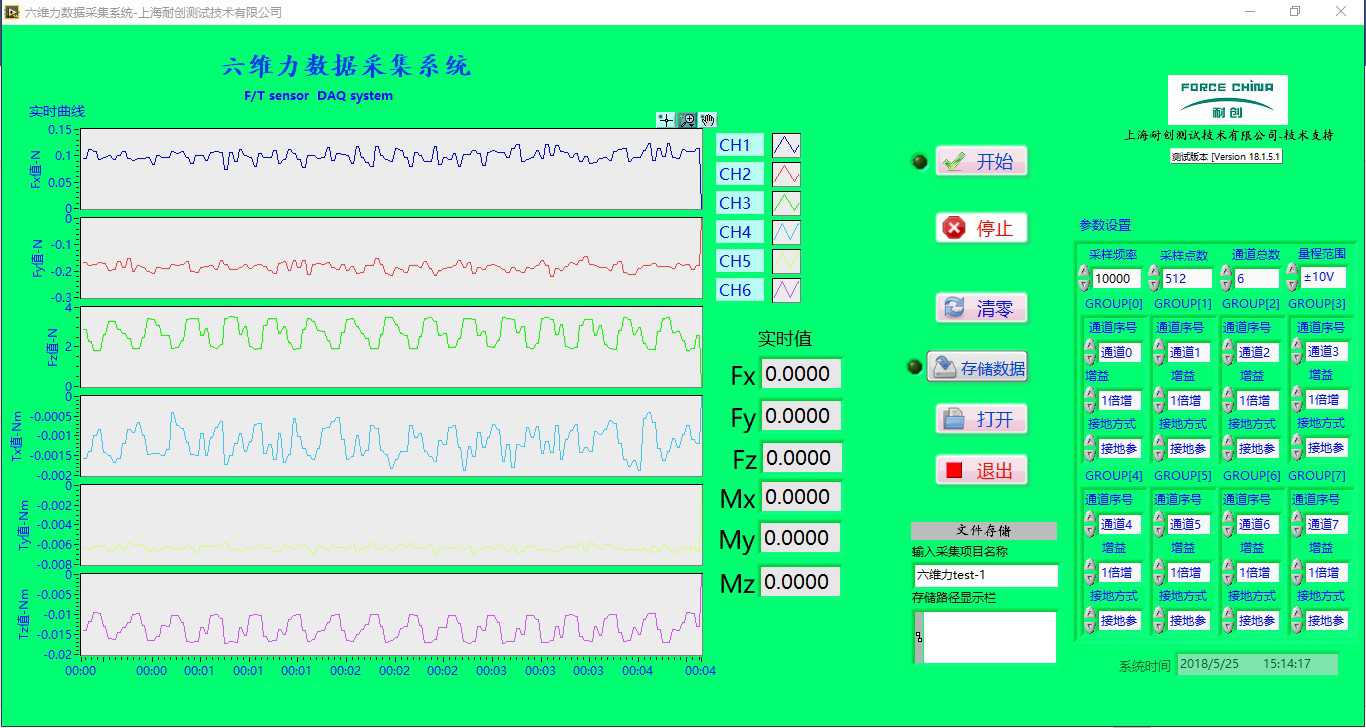

六維力數據采集系統(包含矩陣運算),顯示F/T



對六維力傳感器的輸出信號進行矩陣運算,給出由電信號解析得出的六維物理量;

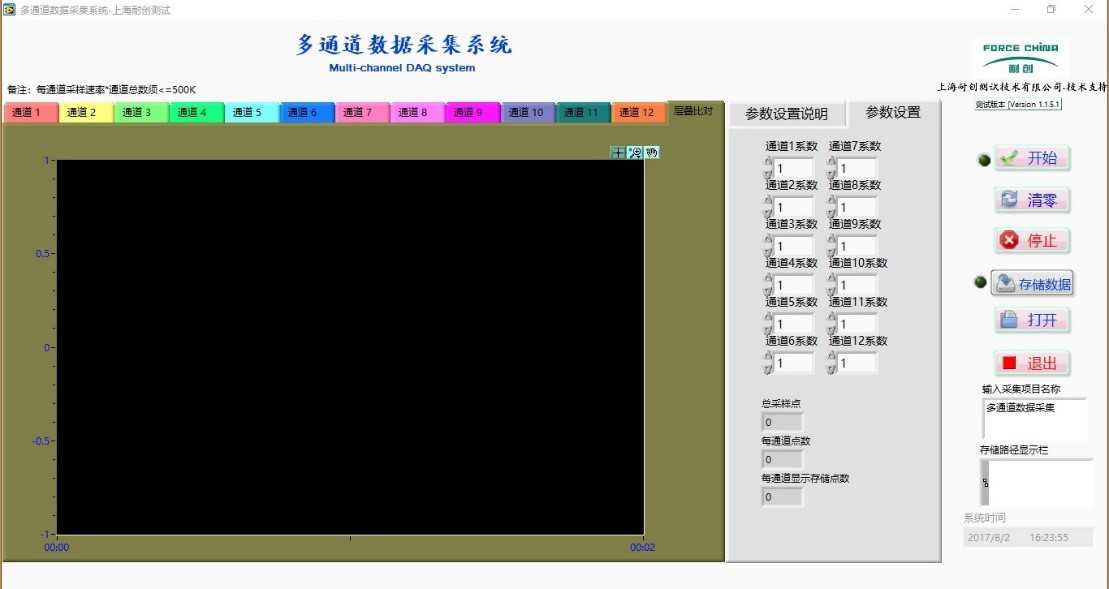

十二通道數據采集

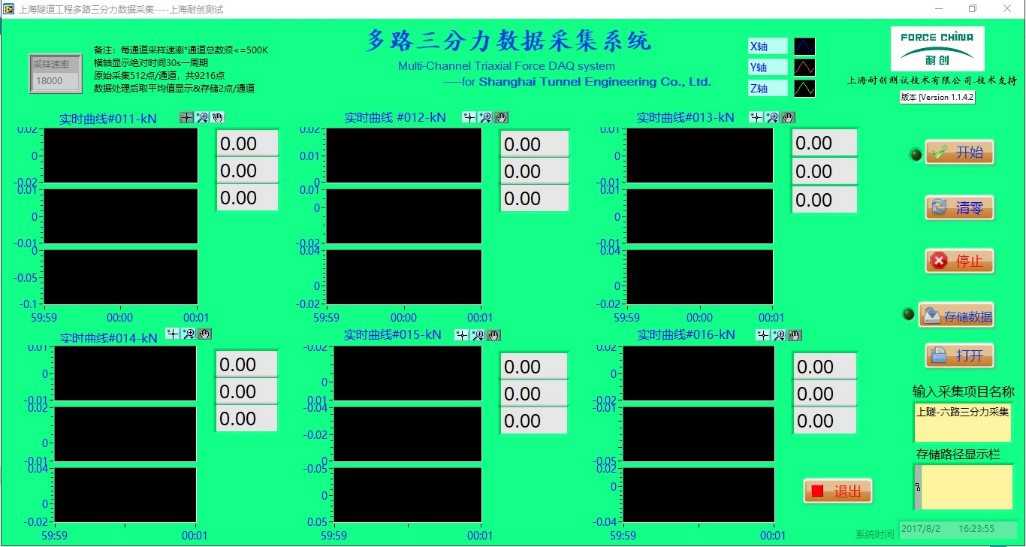

十八通道數據采集

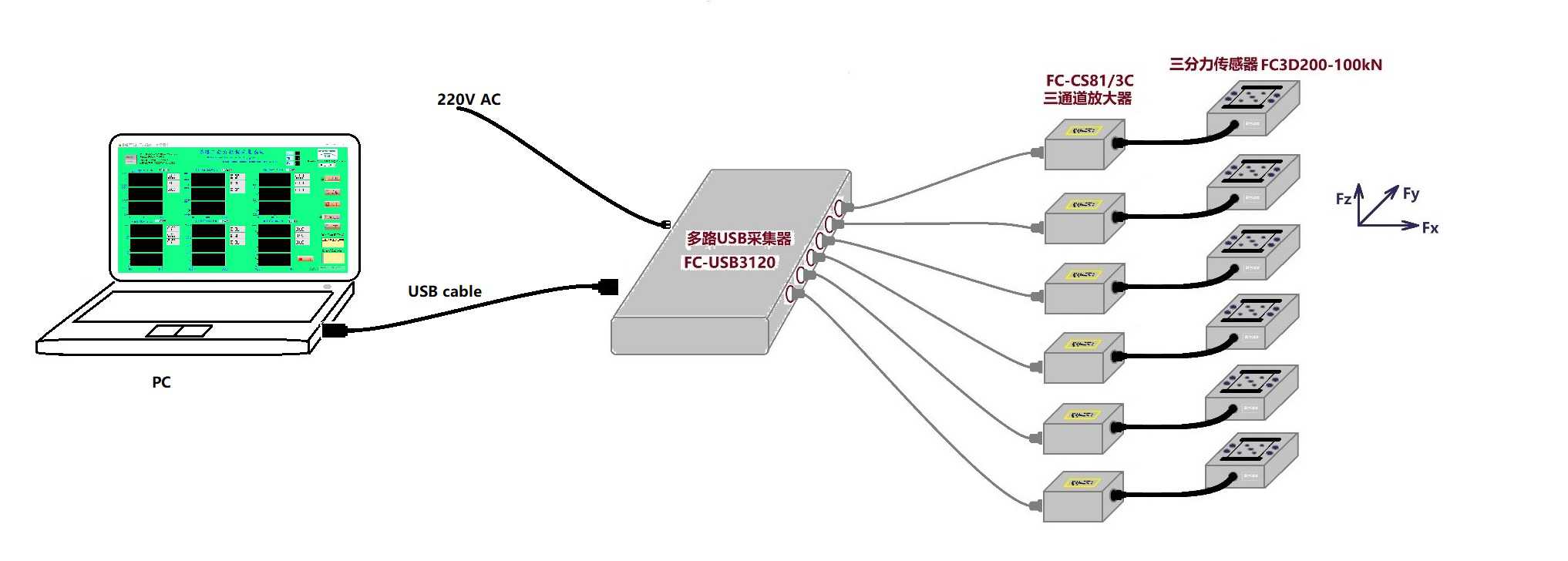

原始案例用于某隧道工程盾構試驗,采用6只三軸力傳感器,共18通道,實現數據的實時采集和存儲;

采集界面可根據客戶需求訂制,顯示樣式和logo均可提供客制化;

功能包含采集(點擊連續采集),清零,存儲,讀取存儲的文件,停止采集



B.數據讀取界面

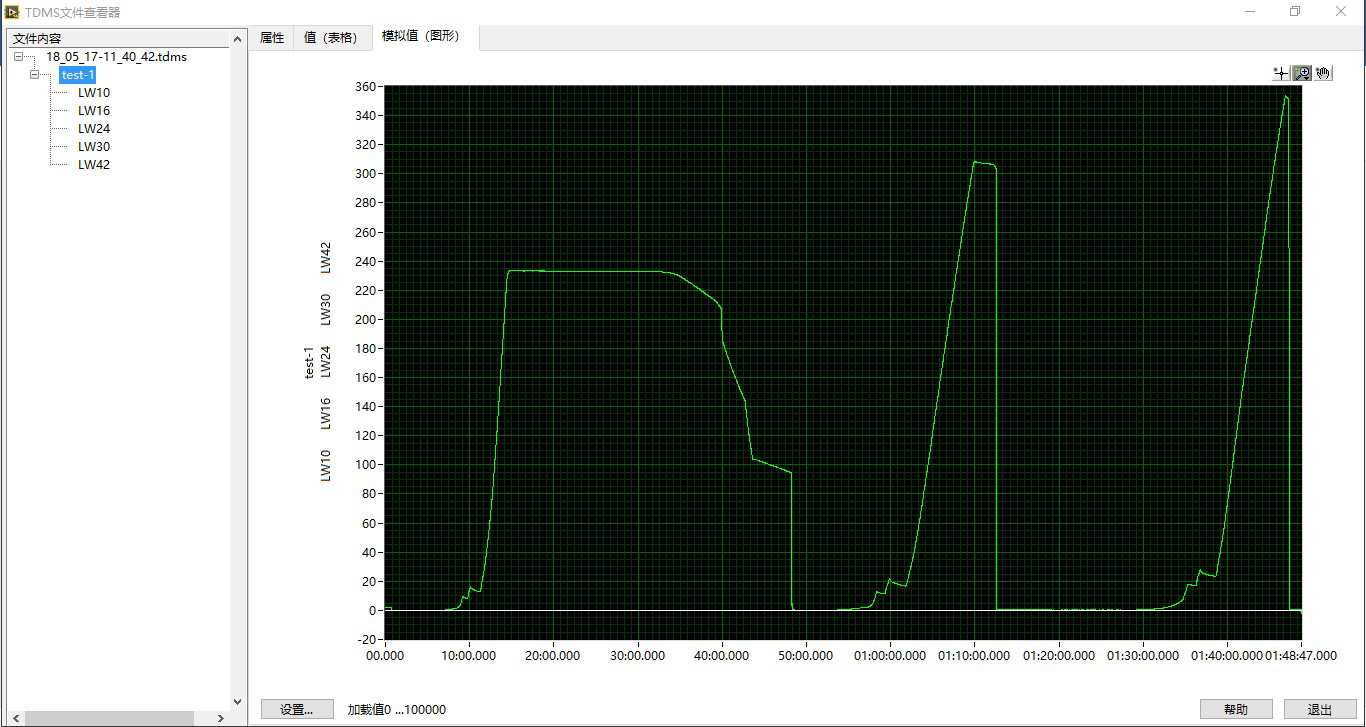

數據存儲為TDMS格式文件,支持導出為Excel和圖表,并且在軟件運行界面支持數據查看;可以調出曲線以及數據表格;

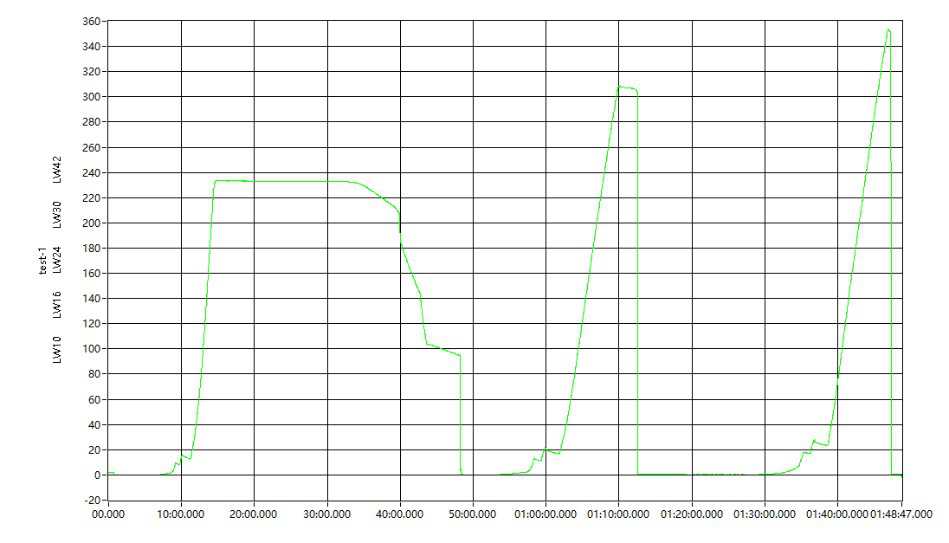

曲線調取,支持曲線局部放大查看峰值分析走勢;

生成波形時間圖像,提供簡易報表;

具體訂制或其它功能開發,請詳詢我司技術人員;
